MP-7500シリーズ
特長
- QFPやPLCCの装着が簡単・確実に行えます。吸着ヘッドのノブを軽く下げるだけで、QFPやPLCCを吸着そして装着ができます。
- リードピッチ0.3mm〜1.27mmまでのQFPやPLCCに対応します。
- QFPやPLCCのトレイを4種類置くことができます。
- 吸着ノズルを交換してC,Rなどのチップ部品も1005サイズまで装着できます（但し、位置合わせは肉眼目視のみ）。また、真空ピンセットを標準装備していますから、チップ部品の取り扱いも簡単にできます。
- 名刺サイズからA4版サイズの大型基板まで対応します。（Max 360×220mm，300×300用もあります）
- オプションの『μ-m X-Yアジャスター付きテーブル』を使用すると、10μmの精度で簡単に位置合わせができます。
仕様
| MP-7500 Model-1 | MP-7500 Model-2 | MP-7500 Model-3 | ||
|---|---|---|---|---|
| 対応LSI | サイズ | 最小11×11mmまで | ||
| リードピッチ | QFP:0.3mm, 0.4mm, 0.5mm, 0.65mm, 0.8mm, 1.0mm / PLCC:1.27mm | |||
| 対応基板 | 50×50〜360×220mm t=0.5〜2.0mm*1 | |||

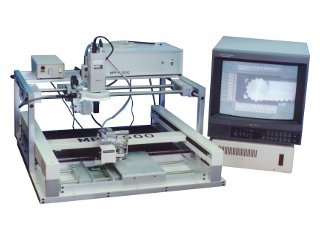

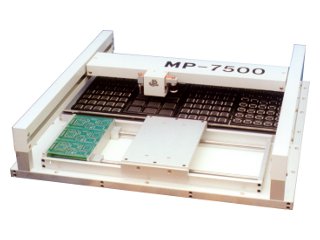

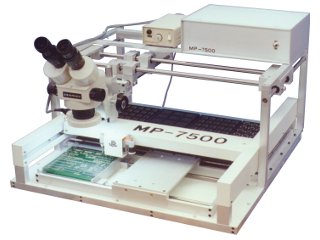

| 位置合わせ/確認 | 肉眼目視 | 光学実体顕微鏡 | CCDカメラ & 13インチ液晶モニタ | |
| 表示倍率 | - | 3.5〜22.5倍ズーム | 5.8〜17.8倍ズーム | |
| 部品装着精度 | ±0.15mm | ±0.02mm/±0.01mm*2 | ±0.03mm/±0.01mm*2 | |
| 装着角度 | 360°（全回転） | |||
| 装着圧力 | 200〜600g（可変） | |||
| 基板保持 | PCBホルダー（左右サイド及びセンター） | |||
| 部品吸着ノズル | 4mmφ/OD 及び8mmφ/OD-NBR パッド（チップ部品用ノズルはオプション）*3 | |||
| QFPトレイ台 | 600×350mm（315×135mm トレイ4個分） | |||
| 真空ポンプ | エジェクター(400mmHg)及び電磁式ダイヤフラムポンプ(100mmHg) （エアー入力の無い場合は電磁式ダイヤフラムポンプを使用） | |||
| 真空ピンセット | 1本（付属ノズル：ID 0.34φ, 0.72φ, 1.10φ, 3.50φ） | |||
| 照明 | - | リング蛍光灯(8W) 白色光6500°K | ||
| 電源 | AC100V/110V/120V/220V/240V指定 50/60Hz 50VA | |||
| エアー源 | 5kgf/cm2（ドライエア）エジェクター使用時のみ必要 | |||
| 外形寸法 | W640×D630×H135mm | W640×D650×H450mm | W640×D650×H500mm | |
| 重量 | 25kg | 35kg | 35kg（液晶モニタ除く） | |
- *1：対応基板サイズ最大305×305mmもあります。
- *2：μ-m X-Yアジャスター付きテーブルを使用。
- *3：チップ部品用ノズル
- GS-17(ID:1.11φ)
- GS-19(ID:0.72φ)
- GS-23(ID:0.34φ)
