トップ > リフローはんだ付け関連装置 > RF-460

RF-460

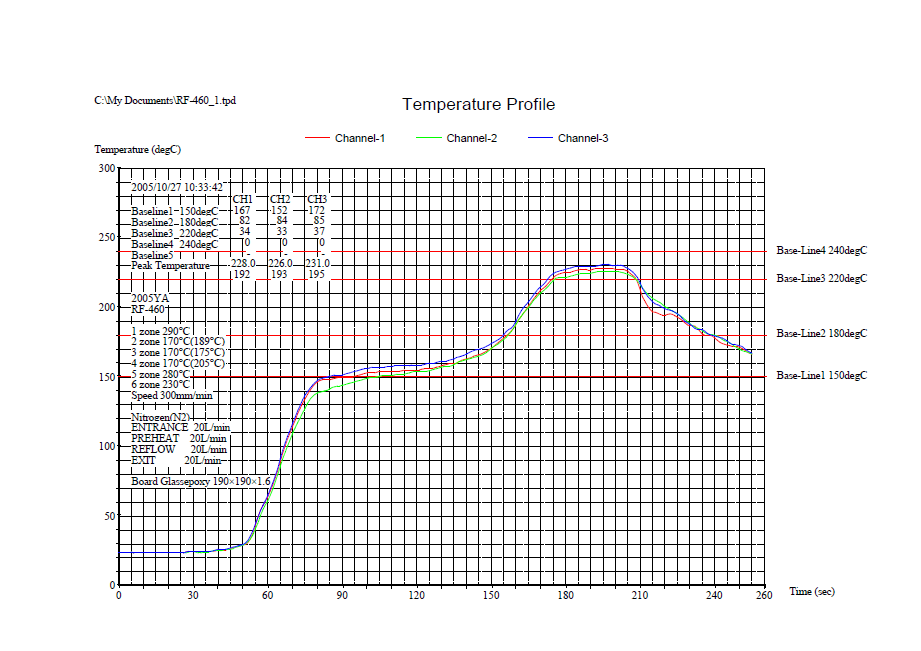

RF-460は赤外線と窒素（N₂）を基本加熱にした、鉛フリーはんだ対応の小型リフローはんだ付け装置（リフロー炉）です。卓上の小型リフロー装置ながら遠赤（IR）6ゾーン方式で、鉛フリーはんだのリフローはんだ付けに要求される、精密で安定した温度プロファイルを得られます。また遠赤外線と窒素（N₂）により、各種鉛フリーはんだの要求に十分対応する、Max350℃の温度とはんだ濡れ性を実現しました。

• 卓上型窒素（N₂）対応のリフローはんだ付け装置です。300×300mmの基板まで対応します。
• 遠赤（IR）と窒素（N₂）の6ゾ−ン、クオーツヒーターによる素早い加熱で、ご希望の温度プロファイルが得られます。
• PID高精度温調器により、Max350℃まで精密（±0.3%）な温度制御で、安定した温度プロファイルを得られます。

加熱部	ゾーン数	6
	長さ	780mm
	幅	300mm
	入口高さ	30mm
加熱	方式	遠赤外線(IR)
	温度制御	PID制御
	最高温度	350℃
コンベヤ	方式	SUSメッシュベルト
	幅	300mm
	速度	90〜1400mm/min（デジタル）
	方向	右→左 または 左→右 指定
冷却		出口ファンによる強制空冷
電源		単相200V 約6.7kw 単相220V 約7.8kw
窒素供給量		約20〜50ℓ/min（酸素濃度：約1000ppm）
安全装置		漏電／過電流ブレーカー 非常停止スイッチ 警報出力（過温／低温／ヒーター断線）
外形寸法		(W)1500×(D)590×(H)640mm
重量		約150kg
