デジタルタイマー & カウンター

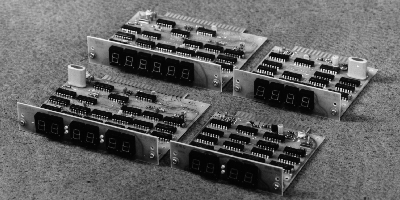

機器組込用のデジタルタイマー & カウンター基板です。
4桁表示のDIGITAL-360シリーズと6桁表示のDIGITAL-380シリーズがあります。
DIGITAL-360シリーズ
| 機種 | 最大計時 | 表示部 | 原発振 |
|---|---|---|---|
| DIGITAL-360 | 23時59分、秒点滅 | 00:00 コロン付き | 32.768kHz |
| DIGITAL-361 | 99時59分 〃 | 00:00 コロン付き | 〃 |
| DIGITAL-362 | 9999分 〃 | 0000 4桁等ピッチ | 〃 |
| DIGITAL-363 | 59分59秒 | 00:00 コロン付き | 〃 |
| DIGITAL-364 | 99分59秒 | 00:00 コロン付き | 〃 |
| DIGITAL-365 | 9999秒 | 0000 4桁等ピッチ | 〃 |
| DIGITAL-366 | 59秒99 | 00:00 コロン付き | 3.2768MHz |
| DIGITAL-367 | 99秒99 | 00:00 コロン付き | 〃 |
| DIGITAL-368 | 999秒9 | 0000 4桁等ピッチ | 〃 |
| DIGITAL-369 | 特殊仕様 | 00:00 / 0000 | |
| DIGITAL-36C | 9999（カウンタ） | 0000 4桁等ピッチ | 無し |
特長
- 4桁高輝度LED（文字高11mm）表示のデジタル時計です。
- タイムベースに水晶発振を用いた高精度クオーツです。（外部同期方式も可能です）
- +5V(350mA)単一電源で動作します。
- パラレルBCD出力（TTL正論理）付きなので、外部回路の制御が容易です。
- ラッチ・メモリー付き
- 時刻セット及び制御は全てメーク接点またはTTL負論理信号入力にて行います。
- プリントカードユニットで、全ての入出力信号は36pinのカードエッジコネクターによります。
仕様
| 表示 | 4桁赤色LED（文字高11mm） |
|---|---|
| タイムベース | 水晶発振式、32.768kHz/3.2768MHz 外部同期方式も可能 |
| 操作入力 | メーク接点、またはTTL負論理信号 |
| BCD出力 | 16ビット・パラレルTTL正論理信号 |
| ラッチ・メモリー | BCDメモリー |
| 電源 | +5V±5% 約350mA（適合電源ユニット：PS-803） |
| 外形寸法 | (W)109.2×(D)116.7×(H)30.5mm（但し、コネクターは含まない） |
| プリント基板 | G10 t=1.6mm、両面スルーホール、端子部金メッキ |
| 付属品 | セット用スイッチ（プッシュSW-2個、トグルSW-2個）、表示窓用スモークアクリル板 36pinカードエッジコネクター、取付用ビス一式、図面一式 |
DIGITAL-380シリーズ
| 機種 | 最大計時 | 表示部 | 原発振 |
|---|---|---|---|
| DIGITAL-380 | 23時59分59秒 | 00:00:00 コロン付き | 32.768kHz |
| DIGITAL-381 | 99時59分59秒 | 00:00:00 コロン付き | 〃 |
| DIGITAL-382 | 99日23時59分、秒点滅 | 00:00:00 コロン付き | 〃 |
| DIGITAL-383 | 31日23時59分、 〃 | 00:00:00 コロン付き | 〃 |
| DIGITAL-384 | 999999秒 | 000000 6桁等ピッチ | 〃 |
| DIGITAL-385 | 999999分、秒点滅 | 000000 6桁等ピッチ | 〃 |
| DIGITAL-386 | 9999時59分、 〃 | 000000 6桁等ピッチ | 〃 |
| DIGITAL-387 | 59分59秒99 | 00:00:00 コロン付き | 3.2768MHz |
| DIGITAL-388 | 99分99秒99 | 00:00:00 コロン付き | 〃 |
| DIGITAL-389 | 9999秒99 | 000000 6桁等ピッチ | 〃 |
| DIGITAL-38A | 99999秒9 | 000000 6桁等ピッチ | 〃 |
| DIGITAL-38C | 999999（カウンタ） | 000000 6桁等ピッチ | 無し |
| DIGITAL-38X | 特殊仕様 | 00:00:00 / 000000 |
特長
- 6桁高輝度LED（文字高11mm）表示のデジタル時計です。
- タイムベースに水晶発振を用いた高精度クオーツです。（外部同期方式も可能です）
- C-MOS-ICの採用により低消費電力を計り、+5V(420mA)単一電源で動作し、電池による停電保証動作が容易に行えます。（停電保証付電源ユニット：PS-811）
- パラレルBCD出力（TTL正論理）付きなので、外部回路の制御が容易です。
- ラッチ・メモリー付き
- 時刻セット及び制御は全てメーク接点またはTTL負論理信号入力にて行います。
- プリントカードユニットで、全ての入出力信号は44pinのカードエッジコネクターによります。
仕様
| 表示 | 6桁赤色LED（文字高11mm） |
|---|---|
| タイムベース | 水晶発振式、32.768kHz/3.2768MHz 外部同期方式も可能 |
| 操作入力 | メーク接点、またはTTL負論理信号 |
| BCD出力 | 24ビット・パラレルTTL正論理信号 |
| ラッチ・メモリー | BCDメモリー |
| 電源 | +5V±5% 約420mA（適合電源ユニット：PS-803、PS-811） |
| 外形寸法 | (W)144.8×(D)127×(H)30.5mm（但し、コネクターは含まない） |
| プリント基板 | G10 t=1.6mm、両面スルーホール、端子部金メッキ |
| 付属品 | セット用スイッチ（プッシュSW-2個、トグルSW-1個、3段スライドSW-1個、日付切換SW-1個(DIGITAL-383のみ)） 表示窓用スモークアクリル板、44pinカードエッジコネクター、取付用ビス一式、図面一式 |
