RF-430シリーズ
特長
- 卓上型窒素（N2）対応のリフローはんだ付け装置です。酸素濃度は約1000ppm（Model-2/ Model-4）。

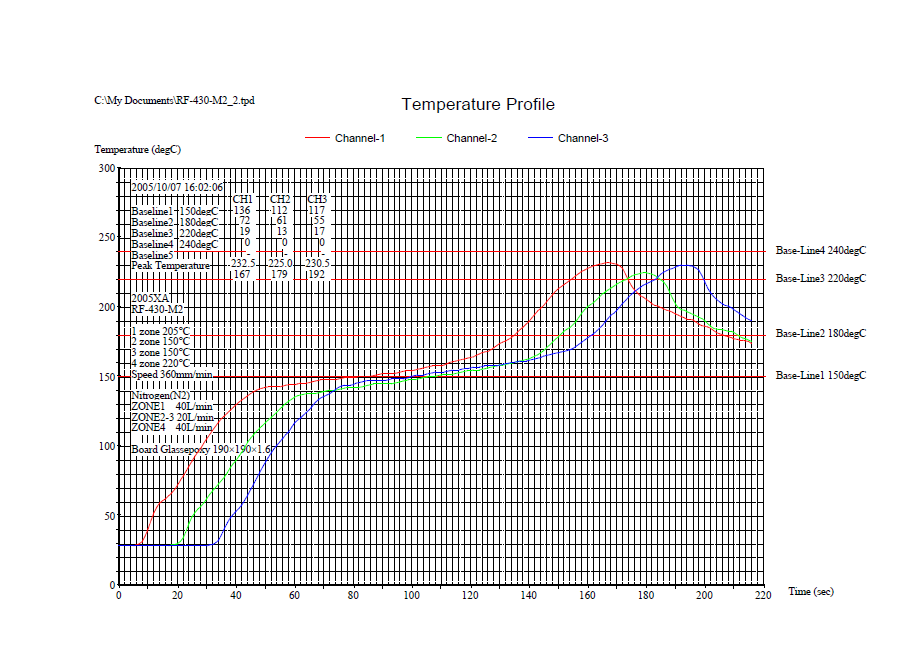

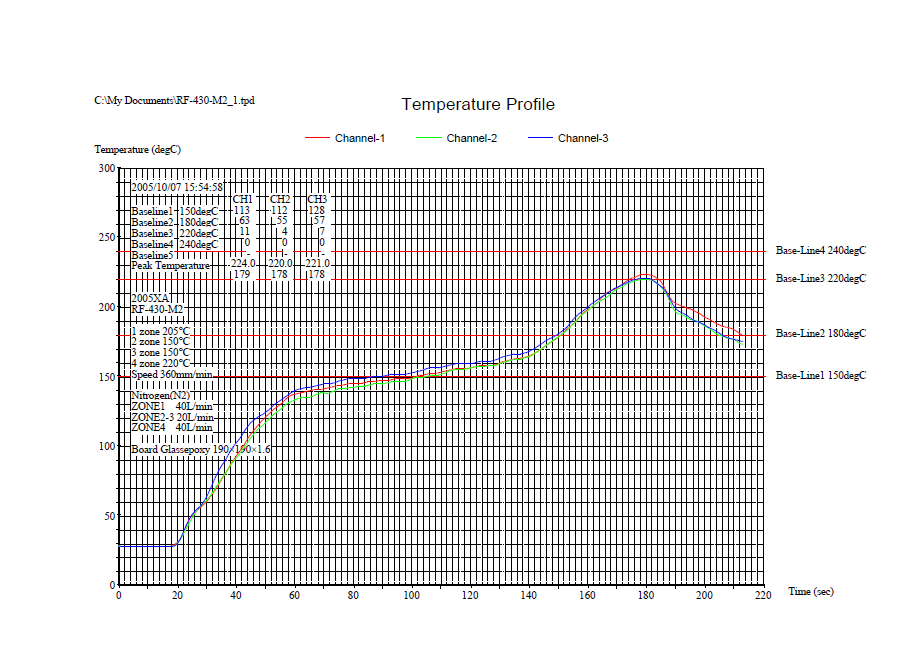

- 遠赤（IR）と熱対流の4ゾーン加熱です。素早い加熱で安定した温度プロファイルが得られます。
- 基本ModelからN2対応機へ将来グレードアップができます（要メーカー工事）。
仕様
| モデル | M1/IR | M2/IRN2 | M3/HA | M4/HAN2 | |
|---|---|---|---|---|---|
| 加熱部 | ゾーン数 | 4 | |||
| 長さ | 980mm | ||||
| 幅 | 300mm | ||||
| 入口高さ | 50mm | ||||
| 加熱 | 方式 | 遠赤外線(IR) | |||
| 雰囲気 | 大気 | 窒素(N2) | 大気 | 窒素(N2) | |
| 対流 | 自然対流 | 強制対流 | |||
| 温度制御 | PID制御 | ||||
| 最高温度 | 300℃ | ||||
| コンベヤ | 方式 | SUSメッシュベルト | |||
| 幅 | 300mm | ||||
| 速度 | 90〜1400mm/min（デジタル） | ||||
| 方向 | 右→左 または 左→右 指定 | ||||
| 冷却 | 出口ファンによる強制空冷 | ||||
| 電源 | 単相200V 約6.7kw 単相220V 約7.8kw | ||||
| 窒素供給量 | - | 約20〜100ℓ/min | - | 約20〜100ℓ/min | |
| 安全装置 | 漏電／過電流ブレーカー 非常停止スイッチ 警報出力（過温／低温／ヒーター断線） | ||||
| 外形寸法 | (W)1600×(D)660×(H)560mm | (W)1600×(D)660×(H)600mm | |||
| 重量 | 約140kg | 約180kg | |||
